济源双胞胎养猪场石墨烯电地暖安装案例

济源双胞胎养猪场石墨烯电地暖安装案例

济源养猪场淋浴间安装石墨烯电热膜地暖供暖系统

济源双胞胎养殖场员工住宿更衣室淋浴间等安装远红外线除湿石墨烯电热膜地暖

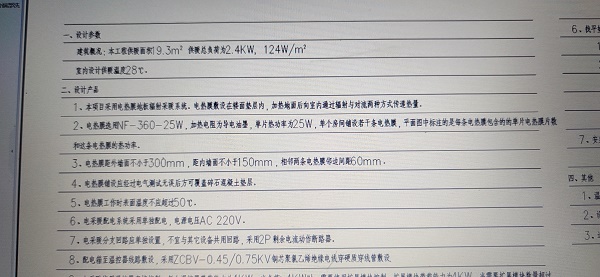

一、设计参数 6、找平

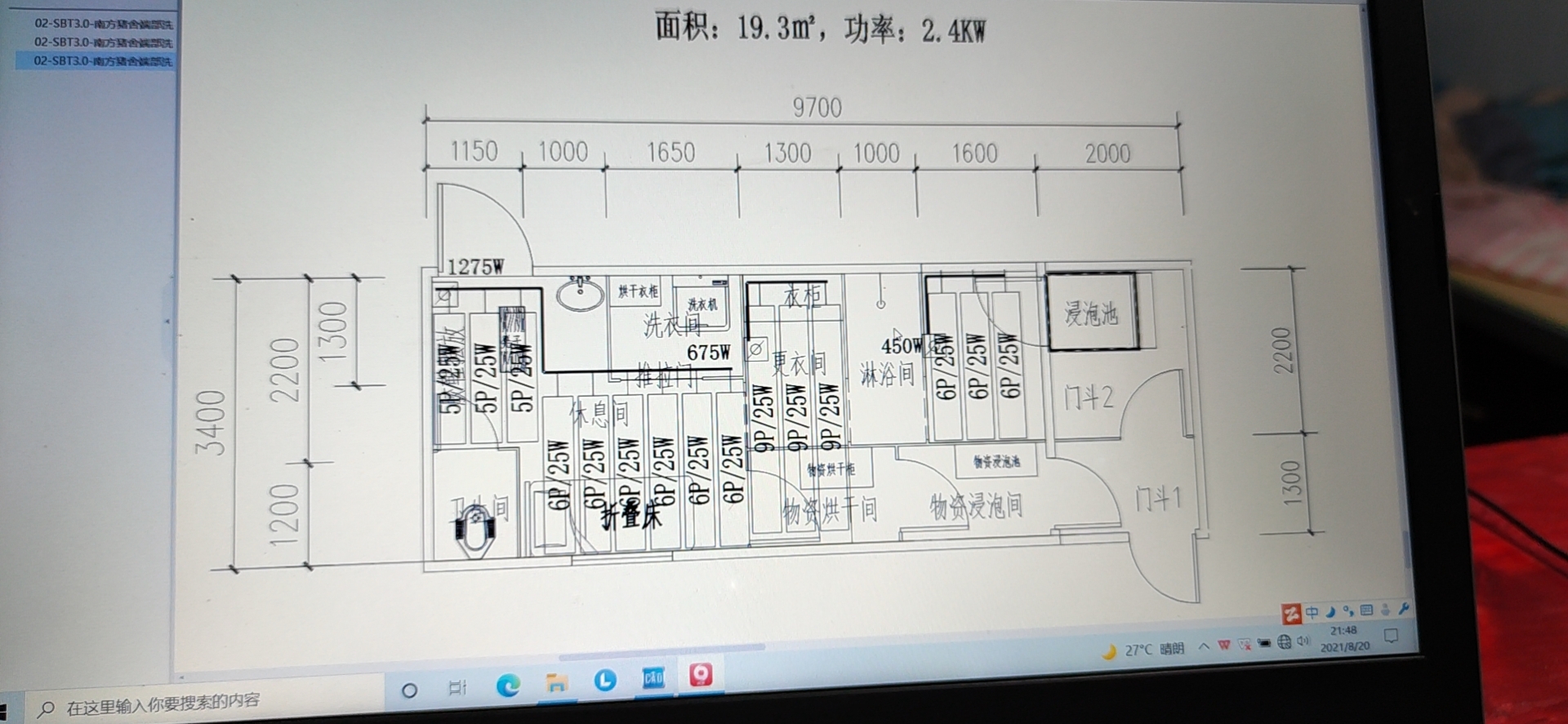

建筑概况:本工程供暖面积19.3m2供暖总负荷为2.4KW，124W/m

室内设计供暖温度28℃。

二、设计产品

1、本项目采用电热膜地板辐射采暖系统。电热膜敷设在楼面垫层内，加热地面后向室内通过辐射与对流两种方式传递热量

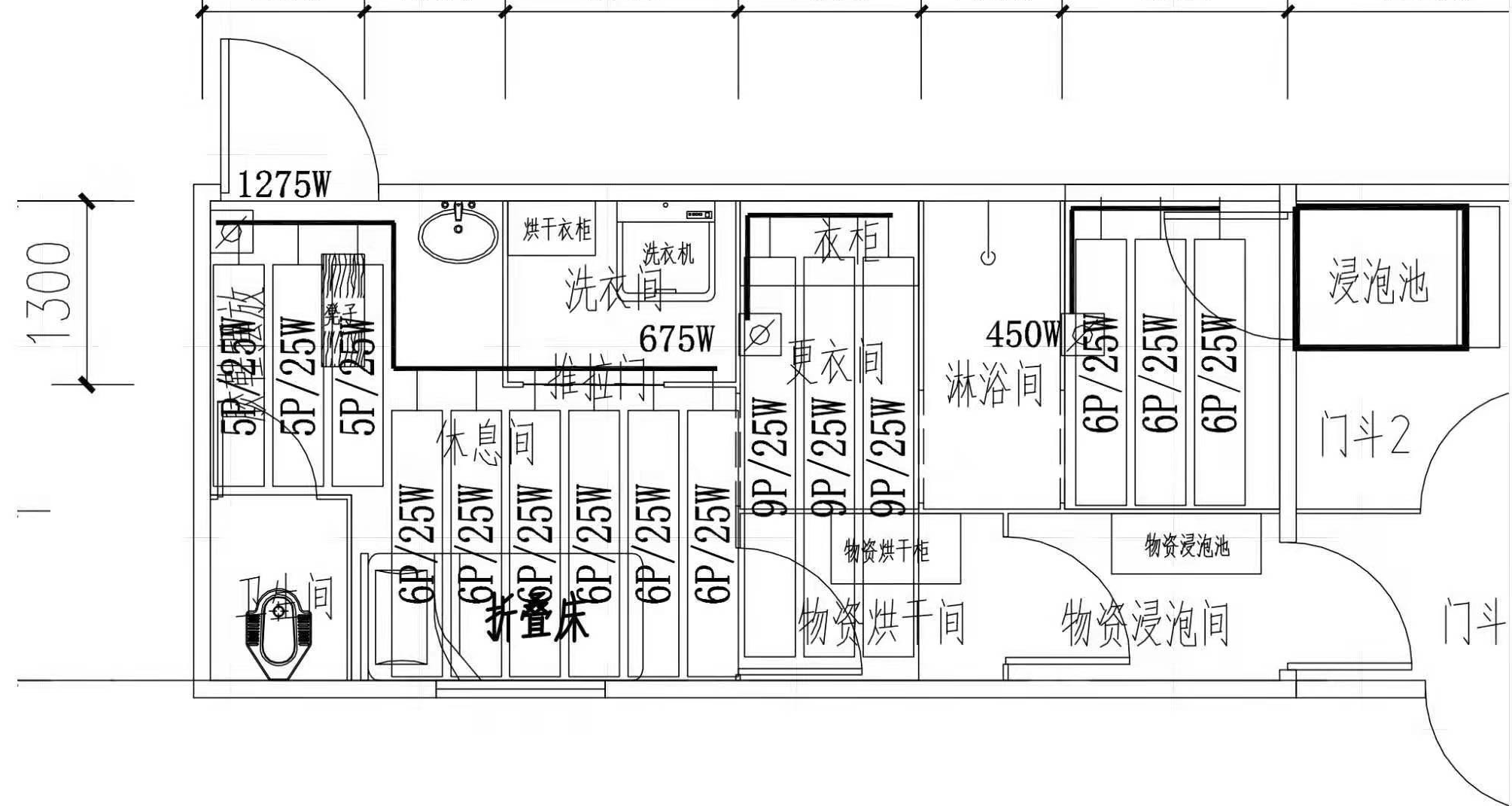

2、电热膜选用NF-360-25W，加热电阻为导电油墨，单片热功率为25W，单个房间铺设若干条电热膜，平面图中标注的是每条电热膜包含的的单片电热膜片数

和这条电热膜的热功率。 7、安

3、电热膜距外墙面不小于300mm，距内墙面不小于150mm，相邻两条电热膜邻边间距60mm

4、电热膜铺设应经过电气测试无误后方可覆盖碎石混凝土垫层。四、其他

5、电热膜工作时表面温度不应超过50℃。 1、温

6、电采暖配电系统采用单独配电电源电压AC220V. 2.

7、电采暖分支回路应单独设置，不宜与其它设备共用回路，采用2P剩余电流动作断路器 3.

8、配电箱至温控器线路数设，采用ZCBV-0.45/0.75KV铜芯聚氯乙烯绝缘电线穿硬质穿线管敷设
